- 产品名称: CL302 S型传感器
- 量程范围(kg) 3kg、5kg、10kg、30kg、50kg、100kg、200kg、300kg、500kg
- 功能特点： 传感器弹性体采用铝合金材质；胶密封处理 ，表面采用无色阳极化处理，防腐蚀，防护等级达到IP66
- 应用范围：广泛应用于电子吊钩秤、料斗秤、工艺秤、检测设备等各种称重测力设备
产品详情
量程范围： 3kg、5kg、10kg、30kg、50kg、100kg、200kg、300kg、500kg。
功能特点：传感器弹性体采用铝合金材质；胶密封处理 ，表面采用无色阳极化处理，防腐蚀，防护等级达到IP66。
应用范围： 广泛应用于电子吊钩秤、料斗秤、工艺秤、检测设备等各种称重测力设备。
技术指标明细: | ||
精度等级 : C2 / C3 | 灵敏度温度影响(%F.S/10℃): ±0.017 / ±0.011 | |
综合误差(%F.S) : ±0.03 / ±0.02 | 零点温度影响(%F.S/10℃) : ±0.023 / ±0.015 | |
灵敏度(mv/v) : 2.0±0.004 | 温度补偿范围(℃ ) : -10～+40 | |
蠕变(%F.S/30min) : ±0.024 / ±0.016 | 使用温度影响(℃ ) : -20～+55 | |
零点输出(%F.S) : ±1.0 | 激励电压（V） : 9～12（DC） | |
输入阻抗(Ω) : 350±5 | 安全过载范围 (%F.S) : 150 | |
输出阻抗(Ω) : 350±3 | 极限过载范围 (%F.S) : 200 | |
绝缘电阻(MΩ) : ≥5000(100VDC) | 防护等级 : IP66 | |

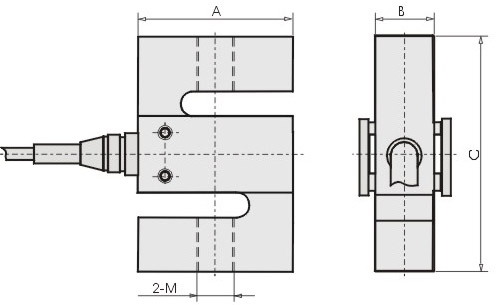

安装尺寸规格图 (单位mm)：
量程（kg） | A | B | C | M |
1--5 | 70 | 10 | 60 | M6 |
10--50 | 50.8 | 12.7 | 65.3 | M8 |
100 | 50.8 | 19.1 | 76.2 | M12 |
200--500 | 64 | 23 | 82 | M12 |
接线方式:
红线: 激励 ( ＋) 绿线: 信号 ( ＋) 黑线: 激励 ( －) 白线: 信号 ( －)
备注：采用四芯屏蔽电缆，规格：φ5×500～5000mm，如有特殊需要，可根据客户要求提供！
受力示意图:
