- 产品名称: CL301 S型传感器
- 量程范围(kg) 50Kg、100kg、200kg、300kg、500kg、1000kg、2000kg、3000Kg、5000kg
- 功能特点： 传感器弹性体采用合金钢或者不锈钢材质；胶密封处理 ，表面镀镍，防腐蚀，防护等级达到IP66
- 应用范围：广泛用于工业自动化控制系统及电子吊钩秤、料斗秤、工艺秤、检测设备等各种称重测力设备
产品详情
量程范围： 50Kg、100kg、200kg、300kg、500kg、1000kg、2000kg、3000Kg、5000kg。
功能特点： 传感器弹性体采用合金钢或者不锈钢材质；胶密封处理 ，表面镀镍，防腐蚀，防护等级达到IP66。
应用范围： 广泛用于工业自动化控制系统及电子吊钩秤、料斗秤、工艺秤、检测设备等各种称重测力设备。
技术指标明细: | |
精度等级 : C2 / C3 | 灵敏度温度影响(%F.S/10℃): ±0.017 / ±0.011 |
综合误差(%F.S) : ±0.03 / ±0.02 | 零点温度影响(%F.S/10℃) : ±0.023 / ±0.015 |
灵敏度(mv/v) : 2.0±0.004 | 温度补偿范围(℃ ) : -10～+40 |
蠕变(%F.S/30min) : ±0.024 / ±0.016 | 使用温度影响(℃ ) : -20～+55 |
零点输出(%F.S) : ±1.0 | 激励电压（V） : 9～12（DC） |
输入阻抗(Ω) : 350±5 | 安全过载范围 (%F.S) : 150 |
输出阻抗(Ω) : 350±3 | 极限过载范围 (%F.S) : 200 |
绝缘电阻(MΩ) : ≥5000(100VDC) | 防护等级 : IP66 |

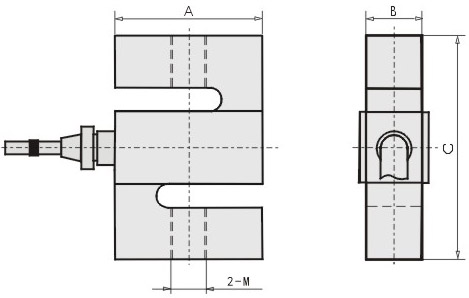

安装尺寸规格图 (单位mm)：
量程（kg） | A | B | C | M |
10--50 | 50.8 | 12.7 | 64 | M8 |
100--500 | 50.8 | 19 | 76 | M12 |
1000 | 50.8 | 25.4 | 76 | M12 |
2000--5000 | 76.2 | 25.4 | 108 | M18X1.5 |
接线方式:
红线: 激励 ( ＋) 绿线: 信号 ( ＋) 黑线: 激励 ( －) 白线: 信号 ( －)
备注：采用四芯屏蔽电缆，规格：φ5×3000mm，如有特殊需要，可根据客户要求提供！
受力示意图:
