- 产品名称: CL08 平行梁传感器
- 量程范围(kg) 0.5kg、1kg、3kg、5kg、6kg、10kg、15kg、20kg、25kg
- 功能特点： 传感器弹性体采用铝合金材质；无色阳极化处理；胶密封 ；
- 应用范围：广泛用于电子计价秤、计重秤等小台面电子秤。
产品详情
量程范围(kg) ：0.5、1、3、5、6、10、15、20、25
功能特点：传感器弹性体采用铝合金材质；无色阳极化处理；胶密封 ；
应用范围：广泛用于电子计价秤、计重秤等小台面电子秤。
推荐台面尺寸：120×120mm
技术指标明细: | ||
精度等级 : C2 | 灵敏度温度影响(%F.S/10℃): ±0.02 | |
综合误差(%F.S) : ±0.02 | 零点温度影响(%F.S/10℃) : ±0.03 | |
灵敏度(mv/v) : 1.0±0.1 & 2.0±0.2 | 温度补偿范围(℃ ) : -10～+40 | |
蠕变(%F.S/30min) : ±0.02 | 使用温度影响(℃ ) : -20～+60 | |
零点输出(%F.S) : ±1.0 | 激励电压（V） : 9～12（DC） | |
输入阻抗(Ω) : 405±10 | 安全过载范围 (%F.S) : 120 | |
输出阻抗(Ω) : 350±3 | 极限过载范围 (%F.S) : 150 | |
绝缘电阻(MΩ) : ≥5000(100VDC) | 防护等级 : IP65 | |

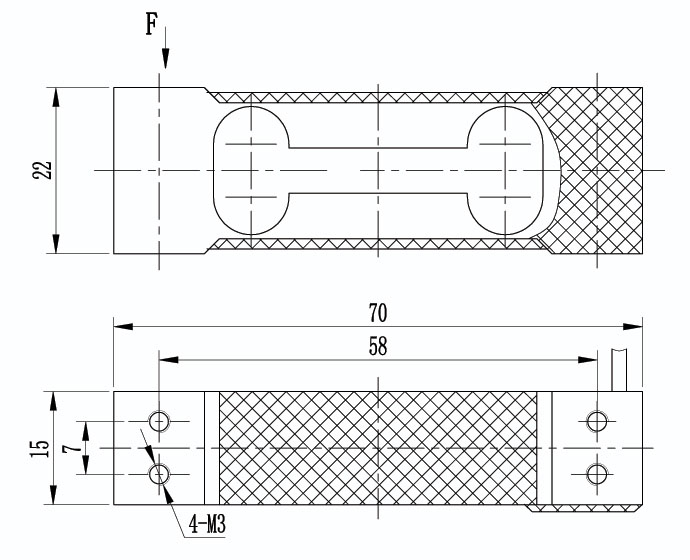

安装尺寸规格图 (单位mm)：
接线方式:
红线: 激励 ( ＋) 111 绿线: 信号 ( ＋) 黑线: 激励 ( －) 111 白线: 信号 ( －)
备注：采用四芯屏蔽电缆，标准线长为420mm，如有特殊需要，可根据客户要求提供！
受力示意图:
