- 产品名称: WTQ-1000系列动态扭矩传感器
- 量程范围(kg) 0～0.5,1,2,5,10,20,30,50,100Nm
- 功能特点：
- 应用范围：
产品详情
◆特性与应用
· 电阻应变为敏感元件和集成电路构成的一体产
品，通过电刷实现供电与信号输出。
· 中低量程扭矩测量。可测量正反两方向扭矩值。
· 两端为轴键连接，安装使用方便。
· A型最高转速不超过500转/分钟，维护周期：1500万转左右。
· B型最高转速不超过300转/分钟，维护周期：1000万转左右。
◆技术参数
测量范围 ：0～0.5,1,2,5,10,20,30,50,100Nm
输出灵敏度：1.0～2.0 mV/V
综合精度：±0.1; ±0.3; ±0.5%F.S(线性+重复性+滞后)
工作温度：-35～+80℃
温度补偿范围：20～+60℃
零点温度影响：±0.1%F.S/10 ℃
激励电压：12 VDC
响应频率：100μS
绝缘电阻：2000 MΩ/100VDC
输入电阻：700±10/350±10Ω
输出电阻：700±5/350±5Ω
零点输出：0～±1%F.S
安全过载：120%F.S
材质：合金钢
电气连接方式：输入（电源+）：1-红 输出信号+：2-黄
输出信号- ： 3-白 输入（电源-）：4-绿

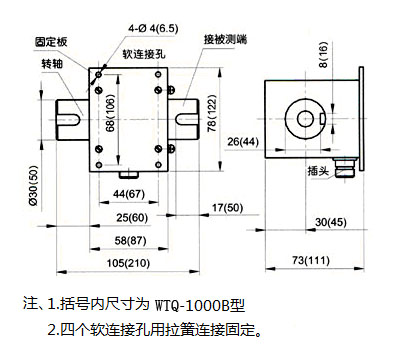

◆外形尺寸
